光刻胶配套用水，容不得含糊。稀释、显影液配制、晶圆清洗这三路，只要水里多几颗大于0.1微米的颗粒，或者钠钾铁铜离子超了标，晶圆上的图形就会缺角、桥连，一片wafer的成本动辄上千美金。

很多光刻胶厂把超纯水系统当成普通纯水设备来配，结果TOC、颗粒、金属离子总有一项压不住。问题不在RO膜不行，而是后面的抛光和管网循环没跟上。说白了，光刻胶用水是系统性工程，不是单台设备的事。

三路用水，指标分开给

光刻胶车间不是一路水打天下，不同点位对纯度、压力和流量的要求差得远。

稀释这一路最吃水质。光刻胶里溶剂和感光树脂比例精确，水里TOC高了会改变化学计量比，胶的黏度和分辨率跟着飘。这路水建议按本站超纯水设备的最高配机型设计，双级RO加EDI再加抛光混床，缺一不可。

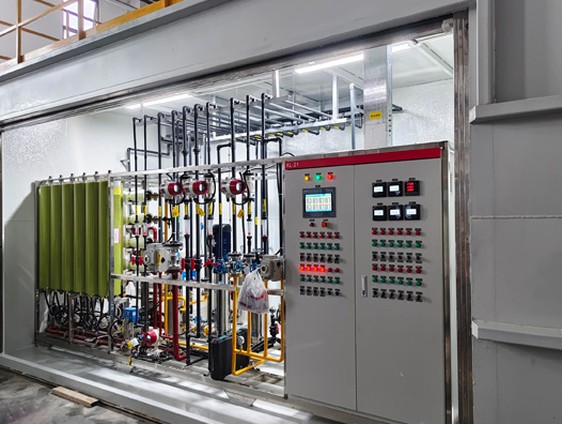

工艺编排：双级RO加EDI加抛光混床只是起点

原水先经过多介质、活性炭和软化，把余氯、胶体、硬度打掉。双级RO出水电导率控制在0.5μS/cm以下，EDI把电阻率提到15到18兆欧，最后抛光混床稳定在18.2兆欧以上。基础工艺可以参照本站纯水设备的模块化方案，再针对光刻胶做终端精处理。

管网设计比主机还关键。光刻胶车间要求循环供水，死水不能超过一个班。我们在现场通常把循环流速做到1.5米每秒以上，回水经过紫外杀菌和0.05微米终端过滤后再进入储罐。管子用PVDF或316L电解抛光，接头越少越好。

现场经验：TOC和颗粒是两大硬骨头

TOC压不住，八成是活性炭失效或RO膜被有机物污染。活性炭半年到一年必须换，别光看余氯指标，COD和UV254也要测。RO膜每三到六个月做一次碱性清洗，TOC高的原水周期还要缩短。这套活儿不重，但得有人盯。

颗粒控制是另一门学问。抛光树脂碎屑、管道焊渣、阀门磨损都会掉颗粒。我们一般在每个用水点前加0.05微米囊式过滤器，定期抽检。晶圆清洗出现缺陷，先查过滤器压差，再查管路死角。

回收与运行成本

RO浓水水质对于普通工业来说已经不错，收集后供冷却塔或绿化，回收率能做到65%到70%。EDI浓水可以回到RO前再处理，但光刻胶级系统对TOC要求严，浓水回用比例一般不超过30%，具体方案可参考本站中水回用设备的分质设计。

运行成本上，每吨超纯水电耗大约8到12度，抛光树脂和终端滤芯一年换一次，UV灯管一年半换一次。车间有显影、清洗等多路用水的，建议做集中供水系统，按压力和纯度分质输送，方案见本站集中供水系统。

验收阶段别急着签字。先在满负荷下连续运行72小时，每隔8小时取一次终端水样，测电阻率、TOC、颗粒和金属离子。再挑几个最远用水点同步取样，确认管网循环没有死角。验收数据留档，后面出了争议有凭据。

材料兼容性也要验。光刻胶对金属离子敏感，但管路和阀门本身也会析出。316L EP管出厂要做清洗和钝化，安装时不能用普通生料带，得用PFA或PVDF材质的密封件。接头焊接必须做内窥镜检测，确保没有焊瘤和氧化物残留。

常见故障排查有套路。终端电阻率下降，先看抛光混床是否失效，再看回水管路是否污染。颗粒超标，先查终端过滤器，再查抛光树脂是否破碎。TOC升高，重点查活性炭和RO膜清洗周期。问题分层查，比盲目换膜省钱。

常见问题

光刻胶用水一定要18.2兆欧吗？

高端光刻胶和先进制程晶圆清洗必须18.2兆欧，还要配低TOC和低颗粒。普通封装或低端胶，15兆欧加终端过滤也能凑合，但良率风险要自己扛。

抛光混床可以用离子交换柱替代吗？

离子交换柱可以，但再生频繁、人工多。抛光混床连续产水、电阻率稳定，更适合光刻胶这种不能停线的场景。投资和运维综合来看，混床更划算。

管网用不锈钢还是PVDF？

18兆欧以下可以用316L电解抛光管，18.2兆欧且颗粒要求严的，建议PVDF。PVDF不析出金属离子，但成本高、施工要求高。一般主回路用316L EP，终端精处理后用PVDF。

UV杀菌会不会引入臭氧？

185nm紫外会产臭氧，对光刻胶不利。我们通常在回水处用254nm杀菌，避开185nm，或者185nm后加除臭氧器。设计时要和工艺工程师确认清楚。

系统验收要看哪些指标？

电阻率、TOC、颗粒计数、金属离子、细菌、DO，六样都要测。不能只验收主机出水，每个用水点的终端水质才是最终标准。

您的光刻胶或晶圆清洗线如果正在为颗粒、TOC或金属离子超标头疼，把用水点位和现况发过来，我们出针对性配置方案。咨询热线：13631765076，工作日当天回复。
