在半导体制程中超纯水已成芯片制造的命脉，其纯度直接决定晶圆良率、性能与可靠性——据行业统计，约70%的芯片缺陷与水质不达标直接相关。广东百惠浦环保节能发展有限公司深耕电子级超纯水领域近20年，依托高新技术企业资质、ISO体系认证及CE/UL国际认证，为半导体晶圆制造、芯片封装、光刻蚀刻等场景提供定制化超纯水设备与交钥匙工程，稳定产出符合SEMI F63标准的18.2MΩ·cm超高纯度水，助力半导体企业降本增效、合规生产。- 半导体超纯水电阻率如何稳定达到18.2MΩ·cm？

一、半导体生产对超纯水的要求很 高，远高于普通工业纯水与实验室用水标准，半导体行业超纯水行业核心痛点：

1. 水质稳定性难保障：传统设备易受原水波动、膜元件老化影响，电阻率、TOC频繁超标，直接导致晶圆报废；

2. 能耗与运维成本高：多级纯化工艺能耗大，且需频繁化学再生，产生大量废渣，不符合“双碳”与ZLD（零液体排放）趋势；

3. 合规与适配性不足：难以同步满足SEMI国际标准、欧盟碳关税（CBAM）及不同制程（新厂建设/老厂改造）的个性化需求。

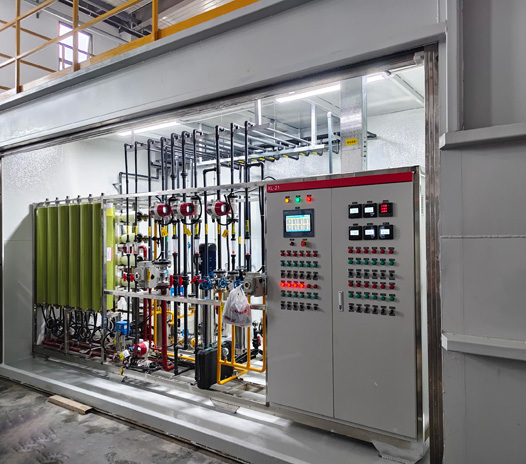

百惠浦半导体行业超纯水设备一站式解决方案

二、百惠浦半导体超纯水设备核心工艺和技术优势

百惠浦环保针对半导体行业痛点，自主研发“多级深度净化+智能闭环循环+节能回用”一体化工艺，核心流程为：预处理→二级RO反渗透→EDI电去离子→UV-TOC降解→抛光混床→0.1μm终端过滤→氮气密封循环，全流程契合SEMI F63与GB/T 33087标准。- 芯片厂用的超纯水系统？

1. 多级深度净化，保障水质的纯度

- 预处理系统：采用砂滤+活性炭+软化器+精密过滤组合，高效去除原水悬浮物、余氯、硬度离子（降至＜0.05mg/L），保护核心膜元件，避免结垢污染；

- 核心纯化单元：双级RO反渗透（脱盐率≥99.5%）+ EDI连续电去离子，无需酸碱再生，持续将水质提升至17-18MΩ·cm，彻底杜绝化学再生污染风险；

- 终端精处理：双波长紫外（185/254nm）降解TOC至≤1ppb，搭配抛光混床与0.1μm终端过滤，确保出水电阻率稳定≥18.2MΩ·cm，颗粒数＜1个/mL；

2. 模块化定制设计，适配全场景需求

百惠浦设备采用标准化模块+非标定制双模式，灵活适配5T/H-500T/H不同产能需求，兼顾新厂建设与老厂改造：

- 撬装式集成设计：占地面积仅为传统工艺的1/5，工厂预装调试，现场连接水电即可投产，安装周期缩短至1-3天，适配海外项目与紧凑厂区；

- 国际资质认证：设备通过CE、UL、ISO9001/14001/45001认证，核心部件采用陶氏膜、西门子PLC等进口品牌，确保长期稳定运行，已服务美国、意大利、越南等全球半导体企业。

三、百惠浦半导体超纯水解决方案适用于什么场景？

百惠浦环保半导体超纯水设备广泛适配8寸/12寸晶圆厂、先进制程芯片制造、芯片封装测试、光刻蚀刻、PCB精密线路板等全产业链场景，同时可配套中水回用、MVR蒸发器等设备，打造“超纯水制备+废水处理+浓水回用”的全流程水处理解决方案。- 半导体老厂改造如何低成本升级超纯水设备？

四、为何半导体企业超纯水系统优先选百惠浦？

1. 技术沉淀深厚：近20年电子级超纯水研发生产经验，50人专业技术团队，70%人员拥有10年以上行业经验，精通半导体行业水质标准与工艺痛点；

2. 全链条服务能力：从方案设计、设备制造、安装调试到运维培训，提供一站式交钥匙服务，12小时快速响应，全国联保，海外项目可提供多语言技术支持；

3. 成本优势显著：源头厂家自研自产，无中间商差价，设备能耗比传统工艺低30%-40%，运维成本降低25%，全生命周期性价比更高；

4. 合规保障全面：产品符合SEMI F63、ISO、欧盟CE/UL等国际标准，助力企业通过客户审核与环保核查，规避合规风险。

半导体行业对超纯水的纯度、稳定性、节能性要求很高。百惠浦环保凭借极致纯化工艺、智能节能技术、定制化设计与全球化服务，为半导体企业提供兼具稳定性、经济性与合规性的超纯水解决方案，从源头保障芯片品质，免费给您设计方案，一站式交钥匙工程服务，企业更省心，产品远销海外，送货到厂+团队上门安装,工程师全程跟进,用全链条自主实力给你稳稳的保障。如果您有污水问题，欢迎随时联系百惠浦水处理设备制造商！
