碳化硅（SiC）作为第三代半导体核心材料，在新能源汽车电驱、光伏逆变器、充电桩和特高压电网等场景加速渗透。SiC衬底晶片制造涉及长晶、切片、研磨、抛光、清洗等多道精密工序，每一道工序对工艺用水的要求都极为苛刻。本文将系统介绍碳化硅衬底制造超纯水系统的设计要点、水质指标与成本优化策略，为半导体级制水工程提供参考。

一、SiC衬底制造流程与用水需求

SiC衬底制造典型流程为：高纯碳化硅粉料→物理气相传输法（PVT）长晶→晶锭→切片→磨片→抛光（含CMP化学机械抛光）→清洗→检测。其中，CMP抛光与最终清洗对超纯水水质要求最高：抛光液配制需高纯水，抛光后晶圆需用超纯水彻底清洗去除表面颗粒与金属离子残留；切片、磨片工序则需大量冷却与冲洗用水。

与硅基半导体相比，SiC材料硬度高、化学性质稳定，表面污染物更难去除，对清洗用水的颗粒物、金属离子和TOC控制更为严格。SiC衬底清洗用水电阻率要求≥18.2MΩ·cm，TOC≤5μg/L，金属离子（Fe、Na、Cu、Ca等）各≤0.1μg/L，颗粒物（≥0.1μm）计数极严。

二、SiC衬底制造超纯水核心水质指标

三、SiC衬底超纯水系统工艺设计

推荐工艺路线：原水箱→多介质过滤→活性炭过滤→软化→精密过滤→一级RO→二级RO→EDI→脱气膜→紫外杀菌（185nm+254nm）→终端抛光混床→超滤→用水点。相比一般电子级超纯水系统，SiC制程对溶解氧和颗粒物要求更高，因此必须配置脱气膜和终端超滤，并对管路系统进行严格设计。

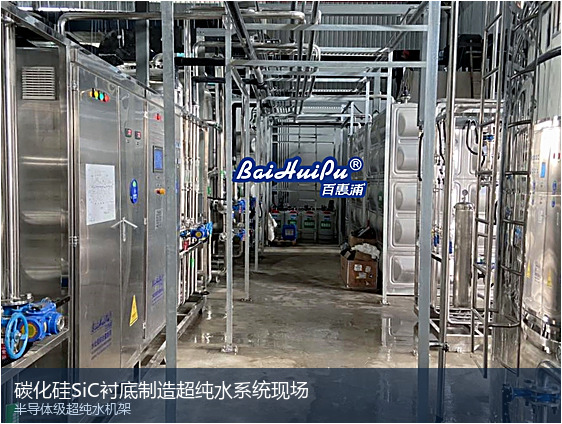

碳化硅SiC衬底制造超纯水系统现场

3.1 脱气膜单元

水中溶解氧和二氧化碳会影响超纯水电阻率表征并可能引发氧化反应。脱气膜在中空纤维膜内形成真空与氮气吹扫环境，将溶解氧降至1μg/L以下，同时去除CO₂。该单元对SiC衬底清洗的氧化敏感性工艺尤为重要。

3.2 终端抛光与超滤

抛光混床将电阻率提升至18.2MΩ·cm，终端超滤（UF）截留管道内脱落的颗粒与细菌碎片，保障用水点颗粒物达标。抛光混床需采用高纯型树脂并频繁再生（周期短），运行成本相对较高，需合理设计以平衡水质与成本。

四、管路系统与材质要求

SiC衬底超纯水系统的管路、阀门、水箱和泵必须采用高纯材质：管阀件优先选用PVDF（聚偏氟乙烯）或PFA，水箱采用316L不锈钢内衬或氮封PP水箱，泵采用316L/PVDF磁力泵。管路连接采用热熔对接或卡套连接，避免密封材料析出有机物。全系统采用循环供水设计，保持一定流速防止死水区滋生细菌，配置在线电阻率、TOC、颗粒、溶解氧等多参数监测仪表，形成闭环质量控制。

五、SiC衬底超纯水系统选型参数参考

六、成本控制与运维要点

SiC衬底超纯水系统投资与运行成本较高，优化方向包括：①合理确定抛光混床规模，避免过大造成频繁再生浪费；②回收RO浓水与清洗水进行分级回用；③选择低能耗EDI模块与高效泵组；④建立严格的预防性维护计划，延长RO膜与EDI模块寿命。运行中重点监测电阻率、TOC、颗粒与压差变化，发现异常及时处理。

百惠浦在半导体级超纯水领域经验丰富，半导体行业应用可参考更多案例；我司EDI设备、抛光混床等核心单元已在多个电子级项目稳定运行，可提供从工艺设计到洁净安装调试的全流程服务。

七、常见问题解答（FAQ）

Q1：SiC衬底清洗为什么要求TOC≤5μg/L？

残留有机污染物会在后续高温工艺中碳化形成表面缺陷，影响外延层质量与器件性能。TOC≤5μg/L是半导体级超纯水的通用要求，通过紫外氧化与抛光混床联合去除有机物。

Q2：为什么SiC制程比硅基对颗粒要求更严？

SiC衬底硬度高，颗粒污染一旦嵌入表面极难去除，且后续外延生长会放大缺陷。因此终端用水点颗粒物要求比常规硅基线更严格，需配置终端超滤并保持循环流速。

Q3：脱气膜是不是必须配置？

若工艺对溶解氧敏感（如某些抛光与清洗环节），建议配置脱气膜将溶解氧降至1μg/L以下。若现有工艺对溶解氧不敏感，可暂不配置以节省投资，但需预留接口便于后续升级。

Q4：SiC超纯水系统多久需要清洗消毒？

系统建议每3~6个月进行一次管路与水箱的清洗消毒（臭氧或热水循环），抛光混床按失效周期再生（通常数天至两周一次），RO膜每6~12个月化学清洗一次，视压差与产水量变化调整。

Q5：如何评估SiC超纯水系统的投资回报？

从衬底良率提升（减少颗粒与金属污染导致的产品报废）、水资源节约（浓水回用）和设备寿命延长三方面综合评估。一般高端SiC衬底良率每提升1%，带来的收益远高于制水系统增量投资，系统回收期通常1~2年。
