电解铜箔是锂电池负极集流体和印制电路板（PCB）的基础材料，随着新能源汽车和AI服务器需求的爆发，高端电解铜箔产能持续扩张。电解铜箔生产中，阴极辊研磨、生箔、表面处理（粗化、固化、防氧化）等工序均需要大量超纯水，水质好坏直接决定铜箔的针孔率、抗拉强度和表面处理质量。本文将对比锂电铜箔与PCB铜箔的用水差异，详解电解铜箔超纯水系统的工艺设计。

一、电解铜箔生产流程与用水环节

电解铜箔典型工艺流程为：硫酸铜电解液配制→生箔（阴极辊电沉积）→剥离→水洗→表面处理→防氧化→干燥→分切。用水环节主要包括：电解液配制用纯水、生箔后水洗、表面处理线多级漂洗、阴极辊研磨冲洗和锅炉/冷却系统补水。其中电解液配制和表面处理漂洗对水质要求最高。

铜箔生产用水中的氯离子、钙镁硬度、铁离子和有机物都会干扰电沉积过程：氯离子超标会改变铜沉积形貌，钙镁离子易在阴极辊表面结垢形成针孔，有机物会造成镀层发暗。因此铜箔行业普遍采用电阻率≥18MΩ·cm的超纯水作为工艺主水源。

二、锂电铜箔与PCB铜箔水质差异对比

2.1 两类铜箔的典型指标差异

2.2 差异原因分析

锂电铜箔厚度仅4.5~9μm，表面任何微小缺陷都会放大为针孔或翘曲，直接影响电池安全与循环寿命，因此对水质要求最苛刻，关键工序必须使用18.2MΩ·cm级超纯水并配套在线颗粒计数。PCB铜箔厚度较大、后续还要经过压合与蚀刻工序，对水质容忍度略高，但为保障蚀刻均匀性和阻焊附着力，多数高端产线仍按≥15MΩ·cm设计。

三、电解铜箔超纯水系统工艺设计

推荐工艺路线：原水箱→多介质过滤器→活性炭过滤器→软化器→精密过滤器→一级RO→二级RO→EDI→脱气膜（去除CO₂）→终端抛光混床→超滤/微滤→用水点。铜箔用水对溶解气体敏感，水中CO₂会生成碳酸氢根影响电导率表征，建议在EDI后增设脱气膜；同时配置氮封水箱防止二次污染。

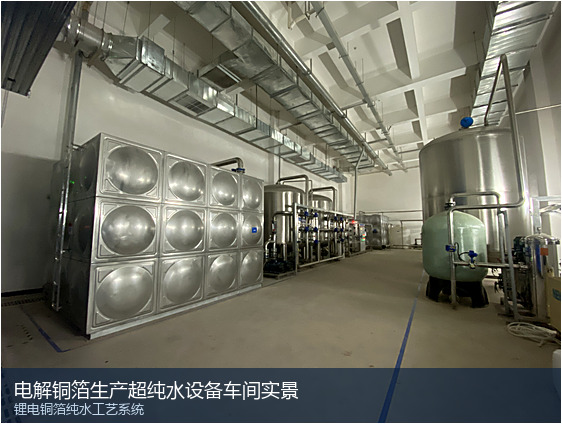

电解铜箔生产超纯水设备车间实景

系统控制上，需配置在线电阻率仪、TOC分析仪和颗粒计数器，形成三级水质监控体系：RO产水监控、EDI产水监控、用水点监控。所有管阀件采用304/316L不锈钢或PVDF材质，避免金属离子析出污染水质。

四、生箔机配水与循环利用设计

铜箔产线生箔机配水系统需兼顾水质与水温：电解液温度通常控制在40~55℃，超纯水作为补充水需与循环系统联动。建议采用「大循环+小补给」模式：循环槽液经精密过滤后回用，按蒸发与带出损耗补充超纯水，既保证电解液洁净度又降低耗水量。

表面处理线的多级逆流漂洗是节水关键，通过多级串联漂洗槽，可将清洗水耗降低50%以上，末级漂洗水经回收处理后再利用。整个铜箔厂的超纯水综合回收率可设计到80%以上，浓水可用于生箔电解液配制的初级用水，实现分级利用。

五、铜箔超纯水设备选型参数参考

六、运行成本与节能优化

铜箔超纯水系统运行成本主要来自电耗（RO高压泵、EDI模块、循环泵）、水耗和耗材更换。以30m³/h系统为例，吨水综合成本约4~7元。节能优化方向：①选用高效率高压泵与变频控制；②EDI采用低能耗模块；③浓水与冲洗水分级回用；④利用产线余热预热原水，冬季可显著降低RO产水电耗。

百惠浦已为多家铜箔企业提供超纯水系统，积累了丰富的极薄铜箔用水经验，可提供从水质分析、工艺设计到设备交付、调试培训的完整服务，其中软化预处理与EDI核心单元分别采用成熟的软化设备与EDI设备方案。相关锂电隔膜超纯水与PI薄膜超纯水材料制水方案亦可供参考。

七、常见问题解答（FAQ）

Q1：铜箔生产用水为什么要去氯离子？

氯离子会参与铜电沉积的络合反应，改变沉积层结晶取向，造成铜箔表面粗糙度增大、抗拉强度下降。锂电铜箔对氯离子要求≤0.1μg/L，主要通过EDI和抛光混床去除。

Q2：EDI和抛光混床都要配吗？

视目标水质而定：EDI出水电阻率15~18MΩ·cm，TOC约10~50μg/L；若要求18.2MΩ·cm且TOC≤10μg/L，需在EDI后串联抛光混床。锂电铜箔建议全配，PCB铜箔可视预算选择。

Q3：铜箔厂纯水系统常见故障有哪些？

常见问题包括：RO膜结垢（软化器失效或阻垢剂投加异常）、EDI产水电阻率下降（进水硬度穿透或模块污染）、管道二次污染（材质选择不当或长期未消毒）。定期水质化验和预防性维护可有效避免。

Q4：铜箔超纯水系统多久需要化学清洗一次？

一般每3~6个月对RO膜进行一次化学清洗，视进水水质与压差变化调整。当一段压差升高15%或产水量下降10%时，即应安排清洗。EDI模块一般每年清洗一次。

Q5：如何降低铜箔厂综合水耗？

采用多级逆流漂洗、浓水分级回用、冷凝水回收和循环水浓缩倍率优化，可将吨铜箔水耗从150m³以上降至80m³左右。建议委托专业公司做全厂水平衡测试后再针对性改造。
