做PTFE分散树脂的人都知道一句话：聚合釜里最怕的不是单体，是水里的杂质。四氟乙烯乳液聚合这活儿，对水质的敏感程度超出很多人的预期。水里的氯离子、铁离子、钙镁，随便哪一项没压住，聚合速率和分子量分布就跟着变，做出来的树脂拉伸强度和外观全走样。

氟材料这个行当，从PTFE、PFA、FEP到PVDF，产业链很长，各家工艺差别也大。但它们有一个共同点：从聚合到后处理，全程都要吃高纯水。这篇就聊聊这套水系统该怎么配。

一、氟材料生产为什么对水这么挑剔

氟树脂的聚合多数走自由基乳液聚合路线，引发剂通常是过硫酸盐类。这类引发剂对金属离子极其敏感，铁离子哪怕只有几十个ppb，都会催化引发剂提前分解，聚合诱导期变长，分子量往下掉。钙镁离子则会跟乳化剂反应，生成不溶物，直接影响树脂的白度和热稳定性。

还有一项容易被漏掉：氯离子。含氟聚合物在高温加工时，残留氯离子会加速设备腐蚀，产品也容易发黄。所以氟材料厂对高纯水的要求，除了常规的电导率和TOC，氯离子是单独拎出来卡的。

二、氟材料高纯水的水质指标

不同工序差别挺大。我们把常见的几处用水点列一下，方便对照。

用水环节	电导率(25℃)	TOC	氯离子	金属离子(单项)
聚合釜配料	≤1 μS/cm	≤50 ppb	≤10 ppb	≤5 ppb
乳化剂配制	≤2 μS/cm	≤100 ppb	≤20 ppb	≤10 ppb
凝聚后洗涤	≤5 μS/cm	≤200 ppb	≤50 ppb	≤20 ppb
成品清洗与设备冲洗	≤10 μS/cm	≤300 ppb	≤100 ppb	≤50 ppb
分散液稀释	≤1 μS/cm	≤30 ppb	≤10 ppb	≤5 ppb

这张表是常见配置的汇总，具体到某条产线还得看工艺包。分散液稀释这一段往往是最严的，因为稀释水直接进最终产品，跑不掉。

三、工艺路线怎么走

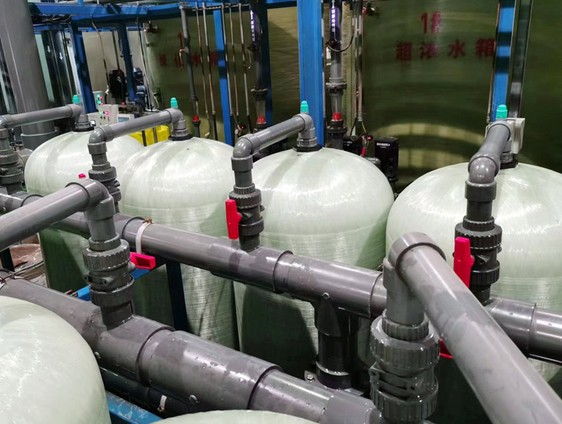

预处理段：软化是刚需

氟材料厂的原水多数是园区自来水或自备井水。硬度这一项必须先处理掉，否则后面RO浓水侧结垢，膜寿命直接打折。常规做法是多介质过滤加活性炭，再上软化器。南方地区原水硬度偏低，有些项目用阻垢剂替代软化也能跑，但北方冬季低温、原水硬度季节性升高的时候，还是软化器更保险。

RO段：一级还是二级

目标是1 μS/cm以下的水，单级RO做不到。一级RO产水普遍在10到30 μS/cm，必须配二级RO，二级产水能到1到3 μS/cm。有些要求更严的工序，二级RO后面还要再串一级，或者接EDI。

这里有个经验：二级RO的浓水水质其实比一级RO的进水还好，直接排掉可惜。回流到一级RO进水端，系统总回收率能从75%左右提到85%以上，节水效果很实在。

EDI与抛光混床的取舍

如果要求稳定在1 μS/cm以内且TOC要低，EDI是好选择。它不用酸碱再生，运行稳定，出水一般在0.06到0.1 μS/cm（约10到16兆欧·厘米）。但EDI对进水硬度要求严，必须低于1 ppm，所以前面软化和RO不能省。

若工艺要求到18兆欧级别，EDI后面还得挂抛光混床。不过氟材料行业多数工序到1 μS/cm就够，抛光床不是每个项目都要上。这一点跟半导体行业差别很大，别照搬。

四、材质选型的几个硬约束

含氟工艺介质腐蚀性极强，水系统本身虽然温和，但管网材质还是要好好挑。

• 高纯水段主管：PVDF或洁净PP-H，避免金属离子析出。
• 储罐：PE或衬塑，配氮封，防止二氧化碳溶入拉低电阻率。
• 阀门与仪表：隔膜阀优先，采样阀用PVDF材质。
• 焊接：PVDF管走热熔承插或对焊，别用胶粘接，胶里面的有机物会慢慢析出来。

二氧化碳这件事单独提一句。高纯水放在空气中，CO₂溶进去，电导率立刻从0.06 μS/cm爬到1 μS/cm以上。所以储罐要么氮封，要么控制停留时间。我们在现场见过不少项目，产水水质没问题，一进储罐就掉，折腾半天才发现是罐顶呼吸阀没处理。

五、运行维护的几个要点

膜元件的清洗周期，一般按标准化产水量下降10%到15%来判，而不是等压差报警。压差起来了再洗，很多时候已经晚了，污堵已经压实在膜面上了。

活性炭过滤器是微生物温床，尤其在夏天。定期做蒸汽或热水消毒，或者干脆在后段加紫外，比较省事。实测下来，做与不做，后面RO的微生物污堵频率差一倍不止。

树脂软化器的再生剂要用食品级或更高纯度的盐。工业粗盐里的杂质会在再生时带进系统，等于前端努力全白费。这个细节不少甲方会忽略。

六、常见问题解答

Q1：氟材料生产真的必须用高纯水吗，自来水不行吗？

看产品档次。做通用模压料的，要求相对宽松；做分散液、乳液、高端膜级树脂的，自来水肯定不行。金属离子和氯离子会直接影响分子量和产品外观，这钱省不得。

Q2：EDI出水能不能直接进聚合釜？

多数可以。EDI出水在0.06到0.1 μS/cm，金属离子如果前端控制得好，能压到ppb级。但保险起见，建议EDI后加一道精密过滤和紫外，把颗粒和微生物再挡一层。

Q3：氯离子怎么检测，在线表靠谱吗？

ppb级的氯离子，在线表精度有限，通常用离子色谱送检，一周或一个月一次。在线表可以装，主要看趋势，别拿它当验收依据。

Q4：二级RO浓水回流会不会造成系统结垢？

二级RO浓水硬度极低，回流到一级进水反而稀释了原水硬度，一般更安全。但要算一下氯离子和硅的累积，回流比例太高会在系统里富集。通常控制在二级浓水量的70%到100%比较稳妥。

Q5：冬天产水量明显下降，怎么办？

水温每降1℃，RO产水量大约掉2.5%到3%。北方冬季原水可能只有5到10℃，这时候要么在预处理后加换热器把水温提到20℃以上，要么在设计阶段就把膜数量按冬季水温算。这一点设计阶段不提，投产就闹心。

Q6：老系统改造，能不能只加EDI不动前面？

不建议。EDI对进水硬度、余氯、铁锰都有要求，前面RO和软化不过关，EDI膜堆两三年就得换，反而更贵。改造前先做一次原水和RO产水的全分析，再决定动哪一段。

七、方案对接

氟材料项目的高纯水系统，重点在氯离子和金属离子这两项，而不是单纯盯着电导率。我们给这类项目配的超纯水设备，前段一般会加强化软化和二级RO，后段按工序分质供水；用量大的车间，会在前段配工业纯水设备做粗分，避免把所有水量都推到高纯段。

管网和阀门这块，含氟环境对材质要求高，可以参考PVDF、PTFE与PEEK耐腐蚀膜材料选型对比那篇；做PVDF超滤膜本身的客户，另一篇PVDF超滤膜材料性能与改性也值得对照。配套的过滤与膜壳配件可按工艺压力等级另配。

有项目在手的，把原水全分析报告和各部门用水量发过来，我们出带设备清单的配置方案。咨询热线：13631765076。

已经在跑的系统想做水质升级或降本，也可以先做一次现场诊断，取样跑全分析，问题点基本就浮出来了。咨询热线：13631765076（微信同号）。
