碳化硅这条线，水没配好，前面磨得再细也白搭。切割完的晶片一冲，表面留一层雾，抛光工段就得返工。

SiC是第三代半导体的主力材料，硬度高、化学惰性强，加工过程对水的洁净度比硅片还挑剔。这篇不绕弯子，直接讲碳化硅超纯水系统该怎么配。

一、SiC车间的用水点在哪

切割与研磨

多线切割和研磨要用大量冷却水带走磨屑。这一路水量最大，电导率要求相对宽松，10 μS/cm以内就行，关键是固体颗粒必须拦住。微粉一旦滞留在管路，下游的清洗机就倒霉。

抛光与清洗

CMP抛光后的清洗是全场最严的一道。要求电阻率≥18 MΩ·cm，金属离子控制在ppb级，颗粒按0.05 μm粒径计数。这一路要是掉链子，表面缺陷直接反映到良率。

陶瓷件与粉体

做碳化硅陶瓷基板、密封环的车间，粉体球磨、造粒、成形都要用水，烧结后的机械加工也要冲洗。要求介于前两者之间，重点是铁和硅的含量。

外延与器件

外延前的清洗、光刻显影的配套用水，量小但属于关键工艺用水，指标跟抛光清洗同级，一般单独接一路供水。

二、指标怎么定

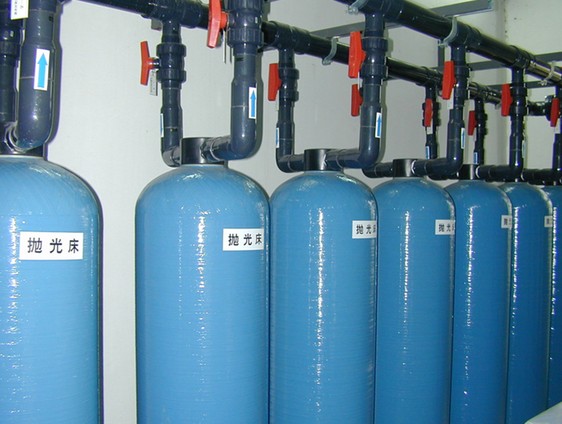

注意电阻率是末端用水点的值，不是水站出口的值。管路一长、阀门一多，衰减很快。设计时把抛光混床尽量靠近用水点，别指望水站出口的18.2能原封不动送到清洗槽。

三、工艺路线怎么排

SiC车间的标准配置是多介质过滤、超滤、两级反渗透、EDI，末端接紫外和抛光混床。这个组合跟半导体洁净厂房的超纯水设备思路一致，差别在预处理要更抗污染。

SiC磨削产生的微粉粒径小、硬度高，普通多介质过滤器拦不住。超滤放在反渗透前面，能把这些微粉和胶体拿掉，保护后面的膜。超滤的回收率按90%左右设计，反洗水回到原水箱循环。

抛光混床之后要装终端超滤，把树脂碎屑和颗粒挡在用水点之前。这一级滤芯的更换周期通常在6~12个月，别等压差报警才换。管路材质用PVDF或者洁净PFA，不锈钢在超纯水里的溶出物压不下去。

四、踩过的坑

坑一，把抛光混床搞成"万能段"。有的项目原水很差，二级反渗透出水电阻率才0.5 MΩ·cm，全指望混床扛。结果是树脂半个月就饱和，再生来不及，出水忽高忽低。混床是精处理，进水电阻率最好在0.5 MΩ·cm以上，再低就是在拿它当苦力。

坑二，储罐和管路的循环没做起来。超纯水静止超过两小时，电阻率就往下掉。做法是设一条循环管路，让水一直慢慢流回储罐，流速保持0.5 m/s以上，别让它停。

坑三，紫外灯只管装不管擦。185 nm的紫外用来除TOC，灯管外壁积了水垢，效率掉一半，仪表上还看不出来。三个月擦一次，一年换一支，别省这个钱。

五、投资和运行

产水10 m³/h的SiC超纯水系统，主机加管路大概占80~120平方米。吨水电耗在1.8~2.5 kWh之间，比常规纯水高，主要贵在二级反渗透的高压泵和紫外。

如果是园区集中供水的模式，把超纯水站建在中央，各车间分区供水，投资摊薄，管理也集中。这种思路在半导体配套园区里已经跑得很顺，具体可以看集中供水设备的配置说明。切割研磨的粗用水则可以单列一路，用纯水设备就够了，不必占超纯水的产能。

六、常见问题

18.2兆欧到底能不能测准？

能，但要在线测。取样到烧杯里再测，空气里的二氧化碳溶进去，读数很快就掉到16以下。表头装在循环管路上，温度补偿打开，读数才可信。

EDI和混床到底选哪个？

成熟做法是两个都上。EDI管连续出水的底，混床管末端那几个兆欧的冲刺。只上EDI，末端电阻率可能差一口气；只上混床，再生废水和管理成本都上去了。

原水用自来水行不行？

多数项目用自来水或园区中水做原水都可以，前提是电导率和硬度别太高。原水硬度超过300 mg/L，软化一定要做足。原水硅含量高的地区，还得加除硅段。

超纯水能存多久？

不循环的话，几小时就该放掉。有循环、有氮封的储罐，稳定维持一天问题不大。所以设计上宁可把罐做小、循环做起来，也别图省事做大罐。

磨屑多，会不会把超滤堵死？

只要前段沉砂和混凝做对，超滤反洗及时，一般能稳住。反洗频次按20~30分钟一次排，跨膜压差超过0.08 MPa就洗，别硬撑。

跟蓝宝石衬底的水系统能不能共用？

可以共用主机，末端分开。两种材料的抛光清洗指标接近，主机一套就够，末端在各自车间单独设混床和紫外，避免互相干扰。具体差异可以对照蓝宝石衬底超纯水那篇看。

碳化硅超纯水系统的钱，七成花在精度上，三成花在稳定上。精度靠膜和树脂，稳定靠循环和运维。这两块都想清楚，再谈报价。有具体工况的可以把原水报告发过来，咨询热线：13631765076，我们按用水点逐路给配置。做硅片线的同行，也可以顺手看下多晶硅超纯水的思路，很多做法是相通的。

系统建完不算完，头三个月的水质记录才是真考验。咨询热线：13631765076，这三个月我们陪着一起看数据。
