抛光车间出过这么一档事：衬底做完了，检测却查出一片雾状缺陷，查抛光液、查压力、查转速，最后发现是末道清洗水里有颗粒。蓝宝石衬底这个行当，水不干净，前面所有工序都白搭。

LED衬底的抛光和清洗，对水的讲究不比芯片差多少。今天就把蓝宝石衬底超纯水的指标和工艺配置摊开讲讲。

蓝宝石为什么怕水不干净

衬底抛光用的是CMP化学机械抛光，磨料混在抛光液里，工序本身就要用水。清洗段要是水里带了颗粒，等于往已经抛好的表面上又撒了一把砂，划痕就是这么来的。

金属离子是另一头。钠、铁、铜这些离子残留在衬底表面，外延之后就是发光效率的隐形杀手，亮度上不去，还查不出原因，很多厂在这个坑里一蹲就是几个月。

最终清洗段的水质硬指标

注意，这是末道清洗的要求。粗洗段没必要用18兆欧的水，那叫浪费。分质供水才是正路。

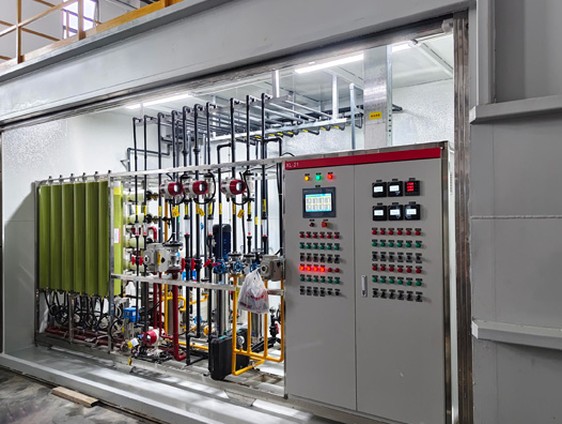

工艺配置：UF+RO+EDI+抛光混床

常见路线是预处理加反渗透打底，EDI产10MΩ·cm以上的水，末端抛光混床把电阻率顶到18MΩ·cm。这套组合在半导体行业跑了十几年，成熟得很。

• 预处理：超滤做主过滤，浊度和颗粒先拦一道，RO进水SDI控制在3以内比较稳。
• 双级RO加EDI：电导率先压到1μS/cm以下，EDI再拔到10MΩ·cm往上，回收率做到70%上下，反渗透设备膜通量要按冬季水温校核。
• 抛光混床：末段抛光混床出场，18MΩ·cm就看它。树脂要选电子级的，别拿普通工业树脂凑数。

还有一个容易忽略的环节：脱气。水中二氧化碳会把电阻率压着上不去，20℃下空气饱和的水，光CO₂就能贡献十几个μS/cm的电导。膜脱气或者真空脱气装在混床前面，18.2这条线才爬得稳。夏季高温时段这个现象更明显，脱气膜的选型余量要按最热月份算。

管路材质也得挑。PVC用久了有析出风险，多数厂现在用PVDF或者PP管，焊接工艺要跟上，缝隙里藏菌就麻烦了。这一整套的配置，其实跟标准的超纯水设备是同一套逻辑，只是用水点分配要按衬底工艺重新排。

用水点怎么分？分质供水省一半钱

一条衬底产线，粗洗、精洗、化学品配制、化验室，用水档次全不一样。我们的做法是EDI水走粗洗和配制，混床18兆欧的水只给末道清洗。多数项目算下来，混床那部分的产水量只占全厂三成左右，树脂消耗跟着降一大截。

回用也有的做。漂洗排水里杂物不多，经过收集过滤，回用到粗洗或者冷却塔，系统整体回收率能从65%拉到80%上下。水费在南方不算大头，在缺水园区就是另一回事了。

分质的前半段产水，来自标准的纯水设备，这部分改造投入不大。真正拉开成本差距的是末段18兆欧这一小股水，混床树脂、终端过滤器、管路材质，三样都到位，指标才能长期稳住。

改造窗口一般很短，方案要一次做对。百惠浦提供免费水质评估与分质供水方案设计，衬底产线用水有疑问的，咨询热线：13631765076。

运行维护的实测经验

抛光液串进清洗水是最常见的翻车点。倒班交接的时候，管路切换没按规程来，几分钟的事，混床树脂就废了。建议在混床进水端装电导率联锁，超了自动切排放，别信人。

TOC升高一般是系统里长了菌。UV灯管要按小时数换，别等烧穿了才想起来。我们建议每季度做一次管路巴氏消毒，做过的厂，混床寿命普遍能多撑半年。

常见问题

18.2兆欧到底能不能测准？

能，但要在线测。取样到烧杯里测，空气里的二氧化碳几秒钟就把读数拉下来了，测出来永远不到18。在线表计要定期校准，离混床出口越近越好。

粗洗用EDI水会不会亏？

不亏，反而合理。EDI水10MΩ·cm以上，对付粗洗绰绰有余，把18兆欧的水留给末道，混床树脂省下的钱一年就够回本了。

颗粒指标怎么保障？

末端加一级精密过滤器或者超滤终端，0.1μm级别的。滤芯按压差换，一般三个月到半年。关键是停机期间保持循环，死水段最容易憋颗粒。

和GaN功率器件用的水是一个标准吗？

基本一样，都是18兆欧这一档。GaN衬底清洗对金属离子更敏感一些，之前写过一篇讲氮化镓半导体超纯水制备的，可以对照看。

超滤设备选多大通量的？

按峰值产水量的1.5倍配。设计余量留足了，反洗的时候系统不用降负荷，这一点很多新手设计时想不明白。

抛光混床多久换一次树脂？

看进水水质和产水量，粗略说三到六个月。进水TOC控制得好，能撑到一年。与其看时间，不如盯电阻率掉到17.5兆欧就安排换。
