半导体超纯水的水质要求

半导体制造对超纯水（UPW）水质要求极为严苛，核心指标包括电阻率18.2MΩ·cm（25℃）、TOC低于5μg/L、溶解氧低于5μg/L、粒径大于0.05μm颗粒接近零、各金属离子含量低于ppt级。任何一项指标超标，都可能影响光刻、清洗与蚀刻工序的产品良率。

要稳定获得如此高纯度的水质，必须构建多级深度净化处理工艺。

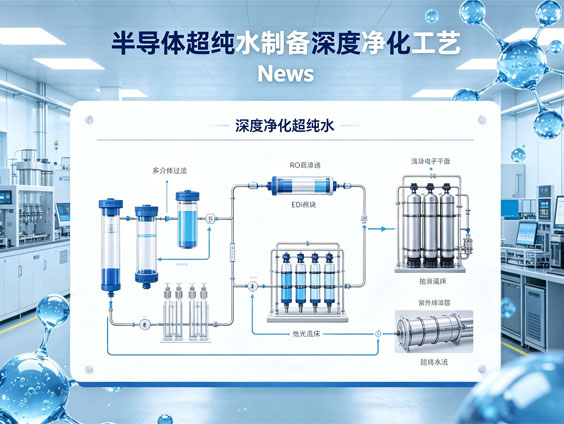

深度净化处理工艺流程

百惠浦环保的半导体超纯水制备深度净化处理工艺包含以下关键单元：

预处理系统：多介质过滤+活性炭过滤+软化，去除悬浮物、余氯与硬度；

一级反渗透：脱盐率97%以上，去除绝大部分离子与有机物；

脱气膜与二级反渗透：去除CO2与残余离子，减轻后续系统负荷；

EDI电去离子：连续脱盐，无需酸碱再生，产水电阻率可达15-17MΩ·cm；

真空脱气：去除溶解氧至5μg/L以下；

抛光混床与终端过滤：混床将电阻率提升至18.2MΩ·cm，终端UF去除颗粒与细菌；

TOC去除：UV光氧化装置将TOC降至5μg/L以下。

工艺设计与运行要点

深度净化工艺的设计核心在于各级系统的裕量匹配与水质衔接：一级RO产水进入EDI前需控制TOC与硬度，避免EDI模块结垢；抛光混床需选用高纯树脂并保持低流速运行；整个系统采用316L不锈钢与高纯PVDF管路，最大限度减少金属溶出。

系统配套在线仪表连续监测电阻率、TOC、溶解氧、颗粒数，数据接入MES系统，实现水质全流程可追溯。

半导体超纯水制备深度净化处理工艺是晶圆厂稳定生产的基础保障。百惠浦环保深耕超纯水系统设计制造，可为半导体客户提供高可靠、低TOC、低金属离子的UPW成套系统与升级改造服务。
